Утеплённая скатная кровля — это не только слой минеральной ваты между стропилами. В конструкции также работают пароизоляция, подкровельная мембрана, вентиляционные зазоры и кровельное покрытие. Если один из элементов отсутствует или смонтирован неправильно, в утеплителе и деревянных деталях может накапливаться влага.
Разберём типовую схему утеплённой крыши с жилой мансардой и назначение её основных слоёв. Конкретный состав зависит от кровельного материала, выбранных мембран и проектного решения. Требования к проектированию кровель приведены в СП 17.13330.2017 «Кровли», а к теплозащите здания — в СП 50.13330.2024 «Тепловая защита зданий».
Слои кровли изнутри наружу
В распространённой схеме утеплённой скатной крыши слои располагаются в следующем порядке:
- внутренняя отделка;
- при необходимости — монтажная полость для проводки и коммуникаций;
- пароизоляционный слой со стороны помещения;
- теплоизоляция между стропилами и, если предусмотрено расчётом, дополнительный слой под или над ними;
- подкровельная ветровлагозащитная мембрана;
- контробрешётка, формирующая вентиляционный канал;
- обрешётка или сплошное основание;
- кровельное покрытие.
Это пример, а не универсальный «пирог» для любой крыши. Отдельные кровельные системы требуют дополнительного вентиляционного канала под мембраной или особого основания. Проверяйте схему в проекте и документации именно к выбранному покрытию и мембране.
Внутренняя отделка и монтажная полость
Внутренняя отделка — например, гипсокартон или деревянная обшивка — формирует поверхность помещения. Её крепят к каркасу, который не должен повреждать и пережимать соседние слои.
В некоторых конструкциях между отделкой и пароизоляцией оставляют монтажную полость. В ней можно провести электропроводку, не прокалывая пароизоляционный слой во многих местах. Нужна ли такая полость и какого она должна быть размера, определяют проект и выбранная система.

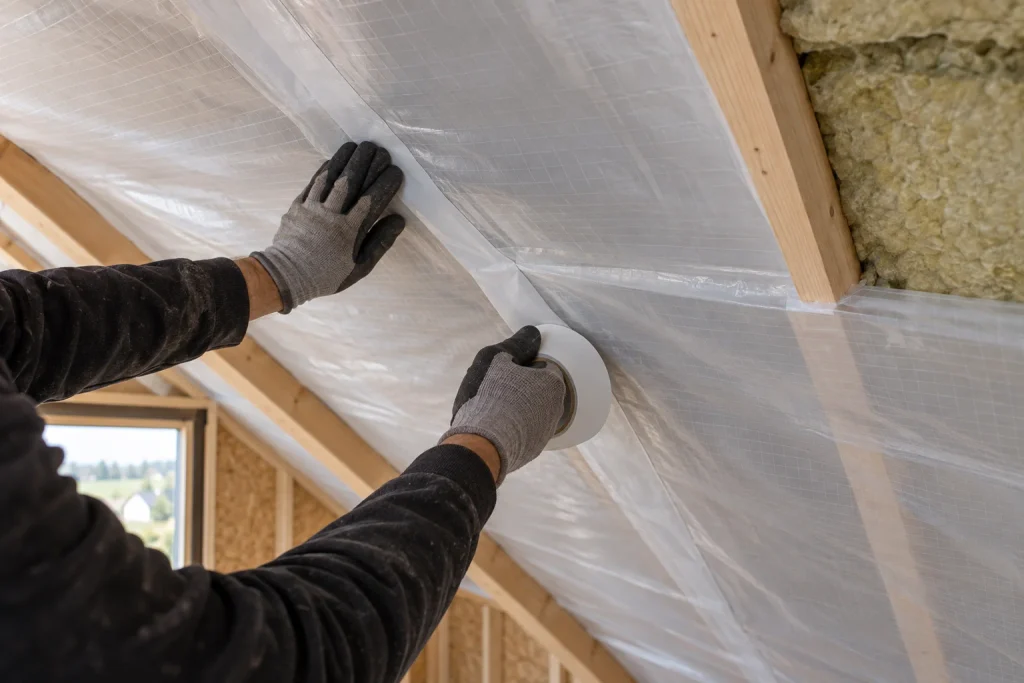

Пароизоляция: со стороны тёплого помещения
Зимой в жилом помещении обычно теплее и влажнее, чем снаружи. Водяной пар и тёплый воздух стремятся проходить через ограждающую конструкцию наружу. Пароизоляция со стороны помещения ограничивает поступление влаги в утеплитель. При этом важны не только свойства полотна, но и герметичность всей плоскости.
Полотна укладывают с предусмотренными производителем нахлёстами, стыки проклеивают подходящей лентой, а примыкания к стенам, трубам и другим элементам герметизируют. Даже хорошая плёнка не будет работать как сплошной слой, если швы и проходки оставлены открытыми.
Пароизоляцию нельзя путать с подкровельной мембраной: обычно они располагаются по разные стороны утеплителя и выполняют разные задачи. Подбирать их нужно совместно для всей конструкции.
Теплоизоляция между стропилами
Теплоизоляция снижает передачу тепла через скат. Плиты или маты размещают между стропилами, подбирая ширину под фактический шаг каркаса и следуя инструкции изготовителя. Материал должен прилегать к стропилам и друг к другу без сквозных щелей, но его нельзя чрезмерно сминать.
Одного слоя между стропилами может быть недостаточно для требуемой теплозащиты. В проекте может предусматриваться дополнительный слой, перекрывающий деревянные элементы каркаса и уменьшающий влияние мостиков холода. Толщину утепления определяют расчётом для конкретного здания, региона и конструкции — одно значение нельзя считать подходящим для всех крыш.
Перед закрытием утеплителя важно убедиться, что он сухой, а монтаж выполнен непрерывно вокруг сложных узлов: у окон, конька, ендов, труб и примыканий к стенам.
Подкровельная мембрана
С внешней стороны утеплителя часто устанавливают ветровлагозащитную диффузионную мембрану. Она защищает теплоизоляцию от задуваемой пыли и случайно попавшей под покрытие влаги, а в предусмотренной производителем конструкции позволяет водяному пару выходить наружу.
Мембраны различаются по назначению и допустимому расположению. Нельзя выбирать полотно только по внешнему виду или считать, что любая подкровельная плёнка подходит для укладки непосредственно на утеплитель. Проверьте техническую документацию: допускает ли она такой контакт, какой стороной её укладывать, какие нужны нахлёсты и как выполнять примыкания. Например, в руководстве по монтажу мембран и пароизоляционных плёнок отдельно рассматриваются области применения разных материалов.

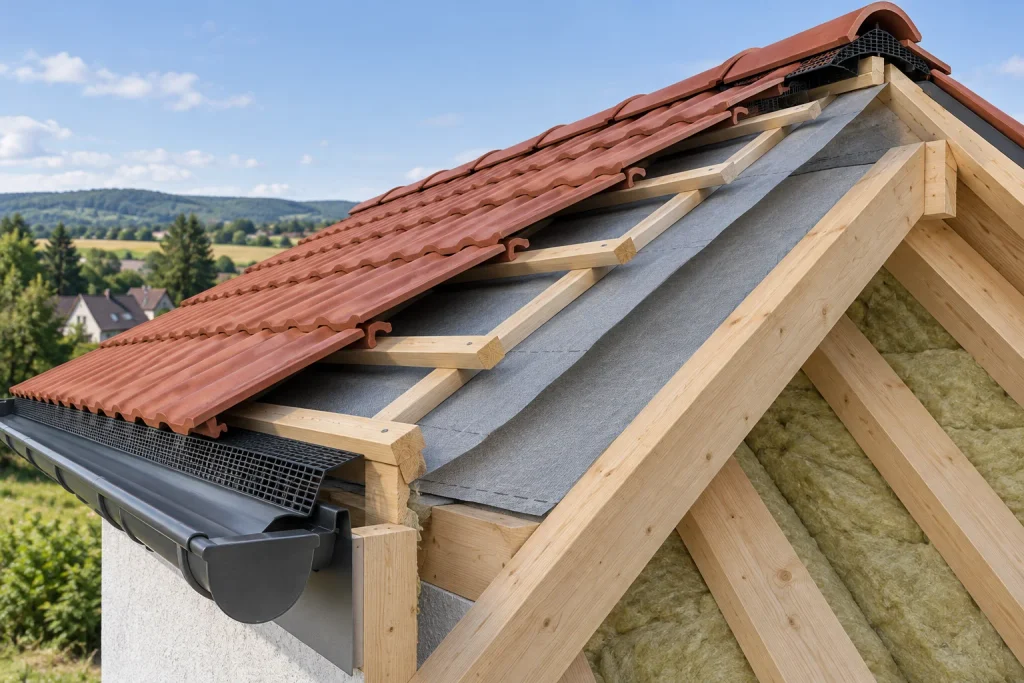

Вентиляционный канал, обрешётка и покрытие
Контробрешётка обычно формирует пространство для движения воздуха под кровельным покрытием. В типовой схеме воздух поступает через предусмотренные проектом отверстия у карниза и выходит в районе конька или через специальные элементы. Вентиляционный путь не должен быть перекрыт утеплителем, раствором или деталями конструкции.
Обрешётка или сплошное основание служит опорой для кровельного материала. Их тип, шаг и устройство зависят от покрытия: штучная черепица и листовой металл требуют разных оснований и узлов. Состав основания и зазоров сверяют с проектом и документацией кровельной системы.
Само покрытие отводит дождевую и талую воду. Оно не заменяет подкровельную мембрану и вентиляцию: эти элементы работают вместе, но выполняют разные функции.
Почему важны непрерывность и герметичность
Влага может попасть в кровельную конструкцию не только путём диффузии пара через материалы. Значимую роль играют утечки тёплого воздуха через неплотные стыки, отверстия и примыкания. Поэтому пароизоляционный слой должен быть непрерывным, а места прохода кабелей, труб и крепежа нужно выполнять по проектному решению.
С наружной стороны необходимо обеспечить отвод случайной влаги и предусмотренное движение воздуха. Если перекрыть вентиляционный канал или использовать мембрану не по назначению, влага может задерживаться в конструкции. Это может привести к намоканию утеплителя, ухудшению его свойств и повреждению деревянных элементов.
Частые ошибки при утеплении скатной кровли
- укладывать пароизоляцию снаружи утеплителя или путать её с ветровлагозащитной мембраной;
- оставлять непроклеенными стыки и примыкания пароизоляции;
- выбирать мембрану без проверки её назначения и допустимого контакта с утеплителем;
- оставлять щели между плитами, стропилами и в местах примыканий;
- чрезмерно сжимать теплоизоляцию;
- перекрывать вентиляционный канал у карниза, конька или вокруг конструктивных узлов;
- назначать толщину утепления без расчёта;
- менять последовательность слоёв по схеме другой кровельной системы.
Что проверить перед закрытием конструкции
- Схема слоёв соответствует проекту и типу кровельного покрытия.
- Толщина и тип утеплителя выбраны для конкретной конструкции.
- Утеплитель сухой, уложен непрерывно и не пережат.
- Пароизоляция находится со стороны помещения, а швы и примыкания герметизированы согласно инструкции.
- Мембрана соответствует выбранной схеме и смонтирована нужной стороной.
- Вентиляционный путь устроен по всей длине ската и не перекрыт.
- Узлы у окон, труб, ендов, карниза и конька выполнены по проекту.
Надёжная утеплённая кровля получается из согласованной системы слоёв, а не из одной удачно выбранной плиты. Перед монтажом сверяйтесь с проектом и инструкциями на конкретные материалы. Для реконструкции существующей крыши и сложных узлов полезно получить расчёт и проектное решение специалиста.
