В плоской кровле теплоизоляция становится частью многослойной конструкции. Она помогает снизить теплопотери, но одновременно может воспринимать нагрузку от верхних слоёв, снега, оборудования и обслуживания крыши. Поэтому плиту выбирают не только по теплопроводности: нужно учитывать устройство всей кровельной системы и условия её эксплуатации.
Разберём, какие нагрузки важны, как в кровле формируют уклон и на какие характеристики утеплителя смотреть. Конкретные решения проверяют по проекту и документации системы. Общие требования к проектированию кровель изложены в СП 17.13330.2017 «Кровли», а к теплозащите здания — в СП 50.13330.2024 «Тепловая защита зданий».

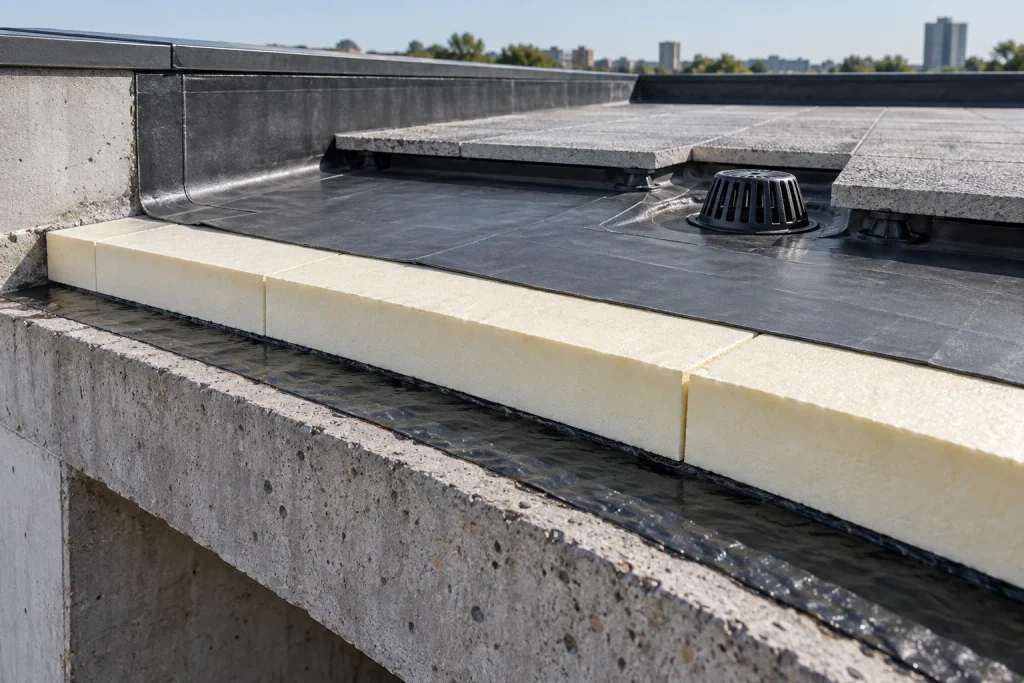

Из каких слоёв состоит плоская кровля
В традиционной утеплённой кровле по несущему основанию обычно устраивают пароизоляцию, теплоизоляцию, при необходимости — уклонообразующий и распределительный слои, а сверху — водоизоляционный ковёр. Между ними могут быть предусмотрены грунтовка, стяжка или разделительные слои. Точный состав зависит от основания, типа утеплителя, кровельного покрытия и назначения крыши.
В инверсионной кровле последовательность другая: водоизоляционный слой располагается под теплоизоляцией, а утеплитель сверху защищают предусмотренными системой слоями, например фильтрующим полотном и балластом или покрытием эксплуатируемой зоны. Для такой схемы подходят только материалы, допускаемые проектом к работе в этих условиях.
Поэтому нельзя просто переставлять слои в готовой схеме или переносить решение с одной крыши на другую. При реконструкции также важно установить, какие слои уже есть и в каком они состоянии.
Какие нагрузки воспринимает утеплитель
Теплоизоляционные плиты могут испытывать разные воздействия:
- постоянные нагрузки — собственный вес верхних слоёв кровли;
- временные нагрузки — снег, монтажные работы и обслуживание крыши;
- локальные нагрузки — опоры оборудования, дорожки для прохода, стойки и другие элементы;
- ветровые воздействия — в зависимости от схемы крепления и расположения крыши.
Нагрузка передаётся через кровельный пирог не всегда равномерно. Например, опора оборудования может создавать локальное давление, которое отличается от распределённой нагрузки по всей площади. Поэтому нужно учитывать не только среднюю массу конструкции, но и места сосредоточенных нагрузок, а также способ их распределения.
Как выбрать плиты по прочности
Для выбора смотрят техническую документацию конкретного изделия и проектные требования. В зависимости от конструкции могут иметь значение прочность при сжатии, поведение материала под длительной нагрузкой, стабильность размеров и прочность верхнего слоя. Одна цифра плотности не показывает полностью, подходит ли плита для конкретной кровли.
В двухслойной теплоизоляции нижний слой может выполнять основную теплоизоляционную функцию, а верхний — распределять нагрузку и формировать более жёсткую поверхность под последующие слои. Но такое устройство применяют только тогда, когда оно предусмотрено расчётом и документацией кровельной системы. Нельзя считать, что любые две плиты можно произвольно комбинировать.
Отдельно проверяют, как утеплитель будет закреплён: механически, приклеиванием, балластом или в составе другой системы. Крепёж и основание должны соответствовать проекту, а верхние слои не должны повреждать теплоизоляцию при устройстве кровли и дальнейшей эксплуатации.
Зачем плоской кровле нужен уклон
Несмотря на название, плоская кровля обычно проектируется с уклоном, который помогает отводить воду к воронкам, желобам или наружным водостокам. Уклон может быть сформирован основанием, стяжкой, клиновидными теплоизоляционными плитами или их сочетанием. Какой способ выбрать, зависит от конструкции здания, расположения водоприёмных устройств и принятой кровельной системы.
Клиновидная теплоизоляция имеет переменную толщину и позволяет формировать направление стока без устройства тяжёлой выравнивающей стяжки в некоторых системах. Но её раскладку нужно рассчитать: важны расположение воронок, ендов и водоразделов, высота примыканий и толщина утеплителя в самой тонкой и самой толстой точках.
Универсального уклона для всех плоских крыш нет. Его назначают проектом с учётом типа покрытия, основания и водоотведения. Если уклон сформирован неправильно или воронки расположены не в низких точках, на поверхности могут оставаться застойные зоны. Это увеличивает требования к качеству гидроизоляции и усложняет обслуживание крыши.
Теплопроводность и толщина слоя
Теплопроводность помогает сравнивать теплоизоляционные материалы, но сама по себе не определяет нужную толщину. Её рассчитывают для всей конструкции с учётом климата, назначения здания, основания, мостиков холода и других слоёв. Требования к тепловой защите приведены в СП 50.13330.2024.
При клиновидной раскладке толщина утеплителя меняется по поверхности. В расчёте учитывают как среднюю толщину, так и минимальное значение в тонких участках. Также важно проверить, не создаёт ли выбранная схема чрезмерную высоту у парапетов, дверей, шахт и других примыканий.
Влага, пароизоляция и основание
Пароизоляционный слой ограничивает поступление водяного пара из помещения в утеплённую конструкцию. Его положение, характеристики и непрерывность зависят от проекта. Особое внимание уделяют стыкам, примыканиям и проходкам: дефекты могут привести к увлажнению слоёв кровли.

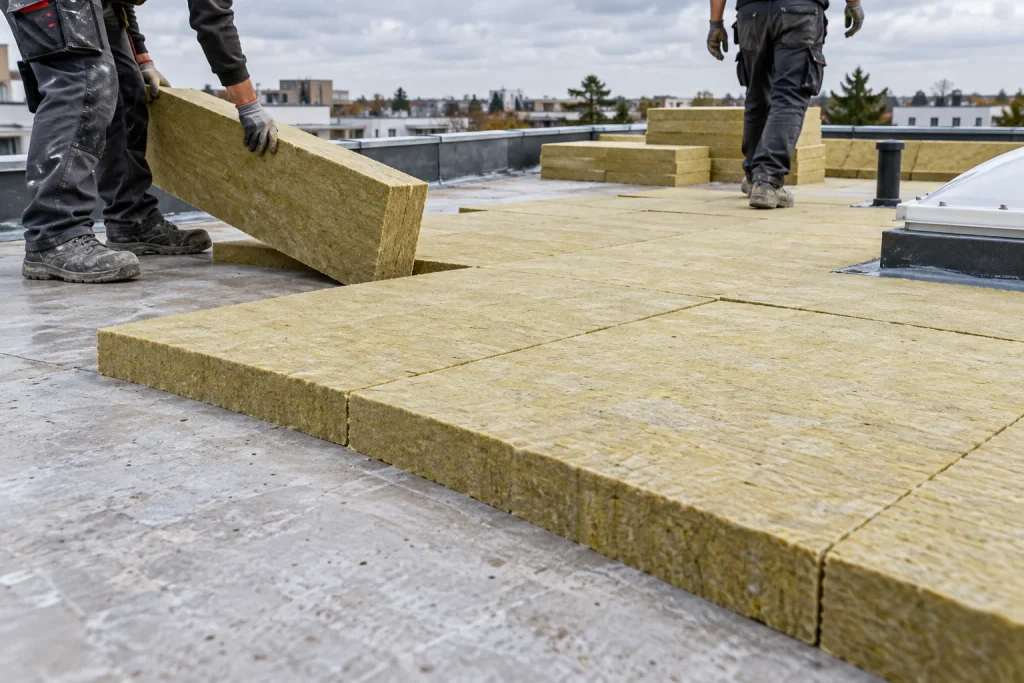

Перед монтажом теплоизоляции основание подготавливают так, как указано в проекте и инструкции системы: проверяют прочность, чистоту и ровность, выполняют нужные ремонтные работы и грунтование. Утеплитель укладывают плотно, не оставляя случайных щелей и не повреждая пароизоляцию. Водоизоляционный ковёр монтируют только после проверки основания и всех слоёв под ним.
Эксплуатируемая и неэксплуатируемая крыша
На неэксплуатируемой крыше обычно предусматривают доступ для осмотра и обслуживания инженерных систем, но это не означает, что по всей поверхности можно свободно ходить. Для регулярных маршрутов могут понадобиться специальные дорожки или площадки.
Эксплуатируемая кровля может включать террасу, техническую зону, озеленение или площадку с дополнительными нагрузками. Такие решения требуют расчёта несущей конструкции, теплоизоляции, водоизоляции и защитных слоёв. Нельзя выбирать утеплитель только по признаку «для плоской кровли», не зная назначения крыши и состава системы.
Частые ошибки при устройстве теплоизоляции
- выбирать плиты только по цене, толщине или плотности;
- не учитывать локальные нагрузки от оборудования и проходов;
- формировать уклон без схемы водоотведения и раскладки воронок;
- применять клиновидные плиты без расчёта толщин и примыканий;
- менять последовательность слоёв или тип утеплителя без проверки системы;
- повреждать пароизоляцию или оставлять негерметичные стыки;
- укладывать кровельный ковёр на неподготовленное основание;
- считать любую плоскую крышу эксплуатируемой.
Что проверить до закупки материалов
- Тип кровли: традиционная или инверсионная.
- Назначение крыши и нагрузки, в том числе локальные.
- Требования проекта к прочности и теплопроводности теплоизоляции.
- Способ формирования уклона и расположение водоприёмных устройств.
- Совместимость утеплителя с основанием, пароизоляцией и водоизоляционным ковром.
- Высоты примыканий и отметки у воронок, парапетов и проходок.
- Схему монтажа и крепления всех слоёв.
Подбор теплоизоляции для плоской кровли начинается с назначения крыши и проектной схемы. Затем проверяют нагрузки, требуемую теплозащиту, способ формирования уклона и совместимость материалов. Для рабочих чертежей, реконструкции и кровель с оборудованием или эксплуатационной нагрузкой необходимы расчёт и проектное решение.
